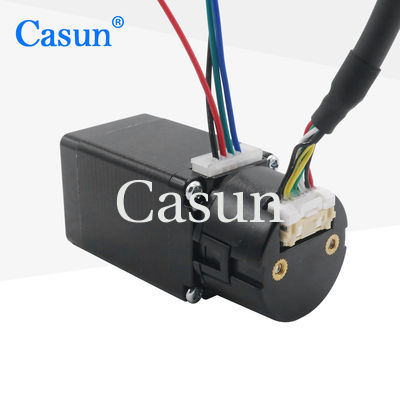

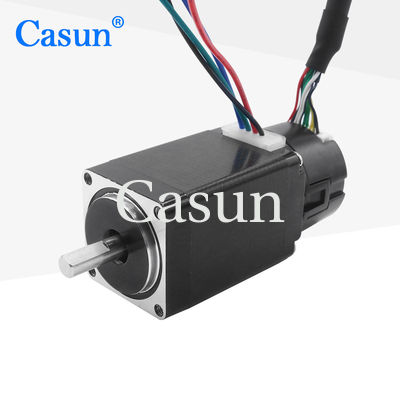

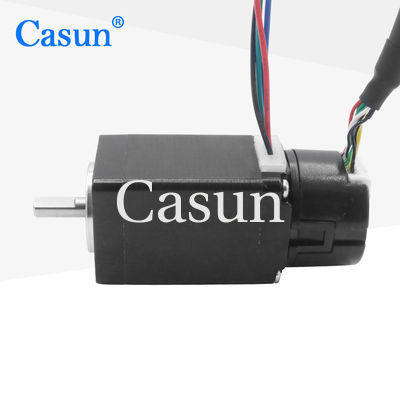

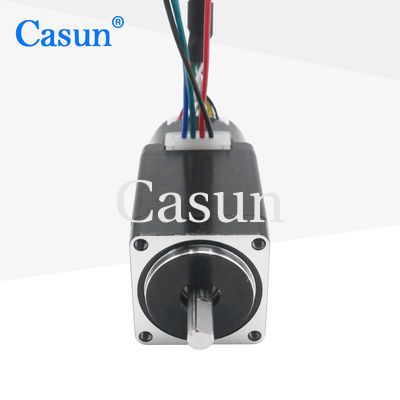

98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine

98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine

  • High Light

    0.95Amp NEMA 11 Close Loop Motor

    ,

    98mN.M NEMA 11 Close Loop Motor

    ,

    Encoder Stepper Motor For CNC Machine

  • Color
    Black
  • Current / Phase
    0.95Amp
  • Holding Torque
    98mN.m
  • Place of Origin
    CHINA
  • Brand Name
    Casun
  • Certification
    CE,ROHS,ISO
  • Model Number
    28SHD4414-15BQ
  • Minimum Order Quantity
    1PC
  • Packaging Details
    Carton:38x29x18cm
  • Delivery Time
    7-15 days
  • Payment Terms
    D/A, T/T, L/C, D/P
  • Supply Ability
    40000+PCS+Month

98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine

Nema11 Closed Loop Stepper Motor 98mN.m 0.95Amp with Encoder for SMT CNC machine

The 42mm Hybrid Stepper Motor Series offers powerful holding torque in a variety of sizes.

Use with a microstepping driver to reduce vibration and achieve higher step resolution.

Choose a baseline version or request your own customized configuration.



Features:

  • Bipolar or unipolar versions available

  • Hybrid stepper construction

  • Available in single or double shaft versions

  • CE and RoHS approved

  • Customizations on request

Dimensions

98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine 0







Motor Specifications



Step Angel



1.8 °

Fram Size



42 mm

Number of Phase



2 Phase

Rated Current



0.95Amp

Holding Torque



98mN.m

Resistance



3.2 hm

Inductance



2.7mH

Rotor Inertia



12g-cm²

Motor weight



0.14 kg

Encoder Pulsh



2500

Connection



Bipolar



Operating Specifications



Motor



Step Angle: 1.8°

Maximum  Temperature :80°C maximum

Ambient Temperature: -20 °C to 50°C

Storage Temperature -20: °C to 100°C

Humidity Range (%) :85% or less, non-condensing

Magnet Wire Insulation :Class B 130 deg C

Insulation Resistance :100M Ohm at 500 VDC

Dielectric Strength :500 VDC for 1 min



Encoder







Voltage: 5 v

Output: A + A - B + B - Z + Z -













Torque Curves









Submodels

Model Holding Torque Step Angle Length Type of Shaft Rated Current
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A

Download



If our standard motor cannot meet your needs,

we can customize the motor according to your needs


Customized content includes but is not limited to special shafts, winding parameters, installation dimensions, lead wires with special requirements, connectors, etc.

Options:
            Encoder          |               Brake           |              Gearbox            |           Shaft

98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine 1 98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine 2 98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine 3 98mN.M 0.95Amp NEMA 11 Close Loop Motor Encoder Stepper Motor For CNC Machine 4





Please click the "Get  a quote" button below to tell us your requirements.
