Place of Origin:
CHINA
Brand Name:
Casun
Certification:
CE,ROHS,ISO
Model Number:
42SHD4160-15QH
Contact Us

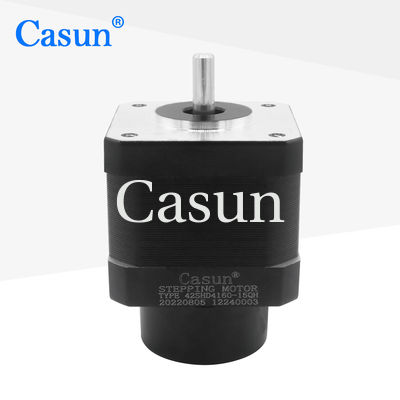

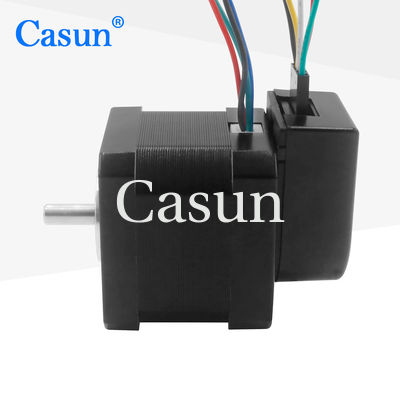

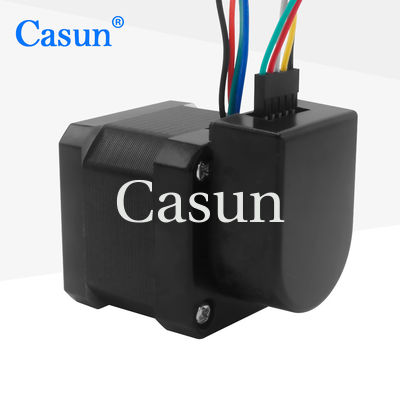

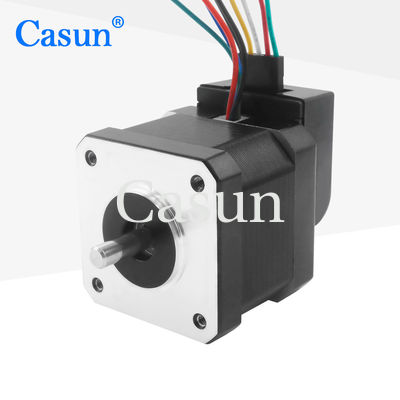

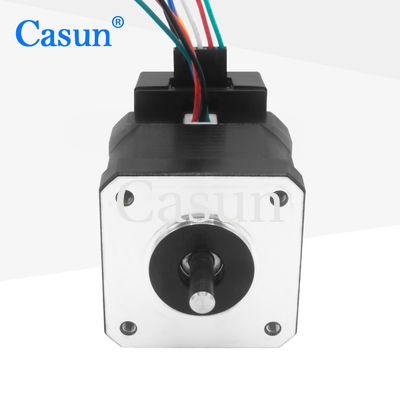

Factory Price Nema17 Closed Loop Stepper Motor 380mN.m 1.5Amp with Encoder for CNC machine
The 42mm Hybrid Stepper Motor Series offers powerful holding torque in a variety of sizes.
Use with a microstepping driver to reduce vibration and achieve higher step resolution.
Choose a baseline version or request your own customized configuration.
Features:
Step Angel
|
1.8 ° |
Fram Size
|
42 mm |
Number of Phase
|
2 Phase |
Rated Current
|
1.5 Amp |
Holding Torque
|
380 mN.m |
Resistance
|
1.6 hm |
Inductance
|
2.5mH |
Rotor Inertia
|
54 g-cm² |
Motor weight
|
0.3 kg |
Encoder Pulsh
|
400 |
Connection
|
Bipolar |
Motor
Step Angle: 1.8°
Maximum Temperature :80°C maximum
Ambient Temperature: -20 °C to 50°C
Storage Temperature -20: °C to 100°C
Humidity Range (%) :85% or less, non-condensing
Magnet Wire Insulation :Class B 130 deg C
Insulation Resistance :100M Ohm at 500 VDC
Dielectric Strength :500 VDC for 1 min
Encoder
Voltage: 5 v
Output: A + A - B + B - Z + Z -
Model | Holding Torque | Step Angle | Length | Type of Shaft | Rated Current |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D Shaft-24mm | 2.1A |
